首页>>高效沉淀池

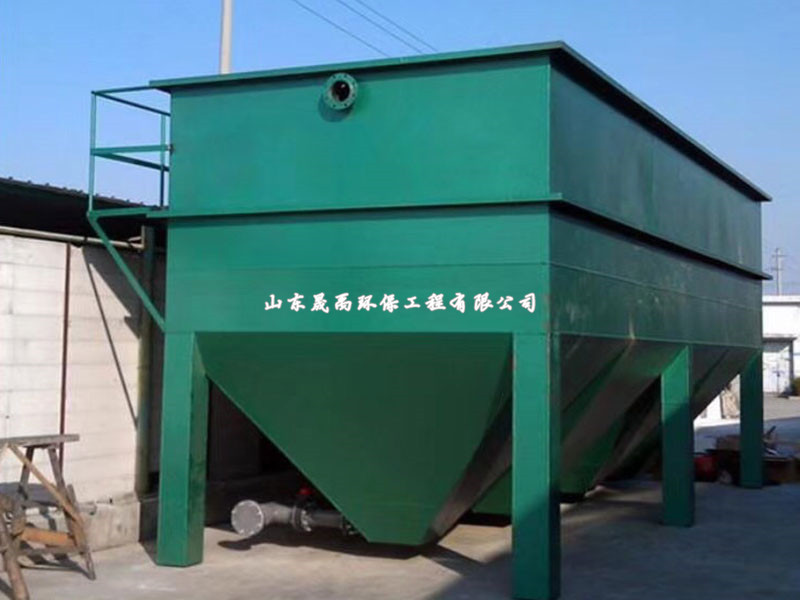

高效沉淀池







一、 产品概况

我公司的斜板沉淀器是跟据浅池沉淀理论,并吸取了国外多层、多格、斜板沉淀的先进技术,结合各种不同污水的成分、使用、排放的要求开发研制出的一种新型水处理设备。

二、 适用范围

广泛使用于工业废水、生活污水、有色金属加工废水的处理,电厂、锅炉房水力除尘废水的处理,煤气站洗涤水的处理,生化水的处理和给水净化的预处理。

三、 设备原理

污水经进水分配消能装置进入絮凝沉降区,在重力的作用下,部分较大较重固体颗粒靠重力下沉至泥渣区。其余固体颗粒随水流升至斜板沉淀层,在这里运用浅池沉淀理论,利用斜板间距迅速缩短沉淀时间,达到快速固液分离的效果。分离后的清水通过上部溢流槽排出。悬浮泥渣区的污泥比重达到一定浓度时,沉入到沉淀池底的输泥槽,在底部螺旋输泥机的推动下由中部的排泥口排出,进入到污泥浓缩系统进行处理。

四、 设备特点

1、积泥可自动落入渣斗,便于排泥,降低了清渣劳动强度。
2、设有搅拌器、药剂箱和混合反应箱,对污水可同时施行混凝处理,扩大了该装置的功能。
3、占地面积,仅为平流式沉淀池长度的1/4,沉淀效率可提高3—5倍。
4、结构简单无易损件,经久耐用减少维修。
5、运行稳定,容易操作。
6、动力少,节约能源。
7、占地少,投资省,效率高。
8、填料是六角蜂窝状斜管填料材质有聚丙烯,玻璃钢等。

9、适应性强,抗冲击负荷大能适应不同水质的处理工艺。

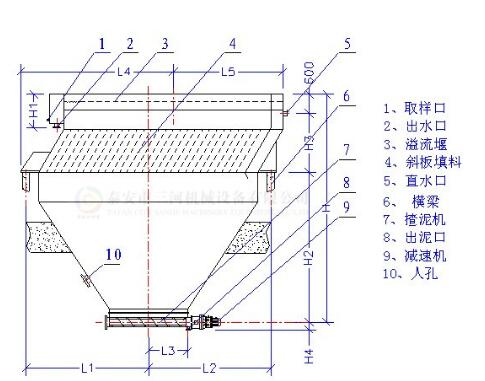

五、 结构图



六、 技术参数

型号

能力m3/H

长m

宽m

高m

LCXC-5

5

2.4

0.93

2.5

LCXC-10

10

3.0

1.23

2.5

LCXC-15

15

3.9

1.23

2.5

LCXC-20

20

4.5

1.23

2.5

LCXC-25

25

5.0

1.50

2.5

LCXC-30

30

5.3

1.52

2.5

LCXC-35

35

5.5

1.52

2.5

LCXC-50

50

6.0

2.0

2.8

LCXC-75

75

6.5

2.20

2.8

LCXC-100

100

7.7

2.20

2.8

LCXC-150

150

11.1

2.20

2.8

LCXC-175

175

12.6

2.20

2.8

LCXC-200

200

15.0

2.20

2.8

LCXC-250

250

15.0

2.50

2.8

LCXC-320

320

15.0

3.05

2.8

LCXC-400

400

16.6

3.50

2.8

LCXC-500

500

20.6

4.40

2.8




  /  板沉淀池
(一)基本概述
斜板(管)沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池;也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板,使水中悬浮杂质在斜板或斜管中进行沉淀,水沿斜板或斜管上升流动,分离出的泥渣在重力作用下沿着斜板(管)向下滑至池底,再集中排出。这种池子可以提高沉淀效率50~60%,在同一面积上可提高处理能力3~5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器,使用时一般都要投加凝聚剂。 斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出,可直接排放或回用。
(二)设备特点
1、结构简单、无易损件、经久耐用、减少维修。 2、运行稳定、容易操作。 3、动力少、节约能源。 4、占地省、投资少、上马快、效率高。5停留时间短,沉淀效果高,处理效率高,曝气强度低,节约占地,不需污泥回流。
(三)使用范围
1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上,一般电镀废水经处理后均可达到排放标准。 2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。 3、印染、漂染等废水色度去除率70-90%,COD去除50-70%。 4、制革、食品等行业废水大量有机质的去除,COD去除率50-80%,杂质固体去除率90%以上。 5、化工废水的COD去除率60-70%,色度去除60-90%,悬浮物达排放标准。
(四)结构简介
1.斜管、斜板材料:玻璃钢(FRP)、聚氯乙烯(PVC)、聚乙烯(PE)、聚丙烯(PP)  2.斜管断面一般为正六边形,斜板断面可为平行板,亦可为正弦波形板。
3.斜管(板)顶部以上清水区高度为1.0—1.5m,底部以下配水区高度不小于1.0—1.5m。机械排泥时,配水区高度应大于1.6m,便于安装和检修。
4.斜管(板)中水流的Re数小于500,Fr数为10-3—10-5,  5.斜管设计流速为1.0—4.0mm/s,斜板为10-20mm/s。
  (五)安装使用
1.斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定,波形斜板用穿心螺杆固定。  2.安装时倾斜方向不应使水流直冲斜管(板)。
3.定期冲洗,合理管理,降低因生物膜疯长引起堵塞现象。  4.斜管(板)平面不得承受集中负荷。  5.不得在安装有斜管(板)区域内使用明火。
 (六)沉淀原理
斜板、斜管统称为浅池沉淀池,是建立在浅池沉淀原理基础上的。设有一理想沉淀池,池窖V,表面积A,池长L,宽=B,高=H,处理水量Q,停留时间t,沉降速度U0。则V=Qt,H=Uot,Q=Uot/H=U0A由浅池沉淀原理可知:沉淀效率仅为沉淀池表面积的函数,而与水深无关。当沉淀池容积为定值时,池子越浅则A值越大,沉淀效率越高。所以,如果将沉淀池按高度分隔为n层,即分隔为n个高度为h=H/n的浅层沉降单元,在Q不变的条件下,颗粒的沉降深度由H减小到H/n,则沉淀池中可被完全除去的颗粒沉速范围由原来的u U0扩大到u U0/n ,沉速uU0的颗粒中能被除去的分率也由u/U0增大到nu/U0,从而使该沉淀池悬浮颗粒去除率比原来增大了n倍。显然,分隔的浅层数越多,去除率也相应提高。将这一原理可制成斜板或斜管沉淀池。
斜管沉淀池采用乙丙共聚、玻璃钢或聚氯乙烯蜂窝斜管,倾角为60℃,斜长1m,内切圆直径为35-50MM不等,根据水质可以改变内切圆直径,以达到最佳沉淀效果。可根据用户要求或原废水的试验数据来设计加工斜管沉淀器,使用时一般都要投加混凝剂。适用于广大农村、乡镇、农场、部队营房和中小企事业单位改善生活饮用水水质及小型废/污水项目。
